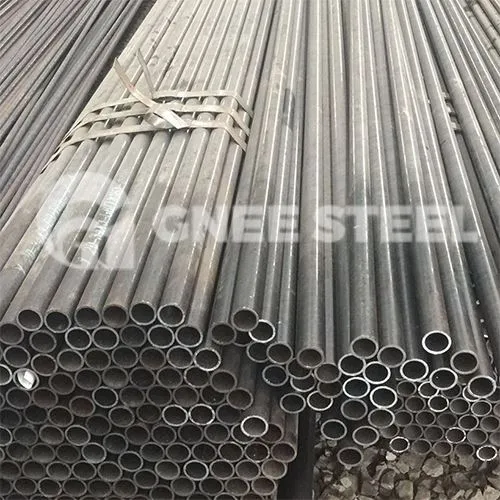

ASME SA335 / ASTM A335 leģētā tērauda cauruļu apraksts

ASME SA335 / ASTM A335, Chrome - Moly caurule ir bezšuvju ferīta sakausējums - tērauda caurule, kas ražota nominālā vai minimālā sienas biezumā augstas temperatūras pakalpojumam. Šai specifikācijai pasūtītajai caurulei jābūt piemērotai liekšanai, atlokam, līdzīgām formēšanas operācijām un saplūšanas metināšanai.

ASTM A335 caurules siltuma apstrāde:
A335 Tērauda caurules pakāpes tiek atkārtoti sasildītas un iekārtotas pilnā - atslābinātā, izotermiskā atkvēlē vai normalizētā un rūdītajā stāvoklī. Ja tas tiek iekārtots normalizētā un rūdītā stāvoklī, minimālā rūdīšanas temperatūra P5, P5B, P9, P21 un P22 pakāpēm jābūt 675 grādiem, minimālā rūdīšanas temperatūra P1, P2, P11, P12 un P 15 jābūt 650 grādiem.

Ieteicams, lai temperatūrai būtu jābūt vismaz 50 grādiem virs paredzētās servisa temperatūras; Līdz ar to pircējam vajadzētu ieteikt ražotājam, ja pakalpojuma temperatūra ir virs 600 grādiem.

P1, P2 un P12 pakāpes caurule, vai nu karstā - pabeigta, vai auksta -, var veikt galīgo termiskās apstrādes rezultātu no 650 līdz 705 grādiem, nevis termiskās apstrādes. Visām P5C pakāpes caurulēm tiek veikta galīgā termiskās apstrādes diapazonā no 715 grādiem līdz 745 grādiem. P92 un P911 pakāpes normalizē vismaz 1040 grādu un rūdītas ar minimumu 730 grādos kā galīgā termiskā apstrāde. P122 pakāpi normalizē vismaz 1040 grādu un rūdīta ar minimumu 730 grādos kā galīgā apstrāde. P23 pakāpi normalizē 1040 grādu minimālā ar gaisa dzesēšanu vai paātrinātu dzesēšanu un rūdīta ar minimumu 730 grādos kā galīgā termiskās apstrādes.

Standarts: ASTM A335

pakāpe: P1, P2, P5, P9, P11, P91, P92

OD: 10,3-660mm

WT: 1,6-60mm

Garums: 5,8 m-12m vai nejauša lega

Tehniskais: rūdīšana un rūdīšana

Pielietojums: Gāzes uguns spēka stacija, ogļu uguns spēka stacija, galvenes un tvaika līnijas, barības ūdens caurules, superhetions un Rehaure.

ASME SA335 / ASTM A335 standarta specifikācija

ASME SA335 / ASTM A335 Chrome - moly bezšuvju caurules ķīmiskā sastāvs

AsTM A335 - ASME SA335 specifikācija ir izstrādāta ar "P" prefiksu no P5 līdz P92. P11/P22 un P91/92 pakāpes parasti ir atrodamas spēkstacijās, turpretī P5 un P9 pakāpe ir biežāka pieteikšanai naftas ķīmijas rūpniecībā. P9 un P91 pakāpes ir sarakstā, jo dārgāka (P91 bezšuvju caurule var maksāt aptuveni 5 € par kg.).

ASTM A335 Zems - sakausējuma tērauds (Pakāpes)	Nepiespiesties līdzvērtīgs	C mazāk vai vienāds ar	Nojaukšanās	P mazāk vai vienāds ar	S mazāks vai vienāds ar	Si mazāks vai vienāds ar	Cr	Noplūde
P1	K11522	0.10~0.20	0.30~0.80	0.025	0.025	0.10~0.50	–	0.44~0.65
P2	K11547	0.10~0.20	0.30~0.61	0.025	0.025	0.10~0.30	0.50~0.81	0.44~0.65
P5	K41545	0.15	0.30~0.60	0.025	0.025	0.5	4.00~6.00	0.44~0.65
P5b	K51545	0.15	0.30~0.60	0.025	0.025	1.00~2.00	4.00~6.00	0.44~0.65
P5c	K41245	0.12	0.30~0.60	0.025	0.025	0.5	4.00~6.00	0.44~0.65
P9	S50400	0.15	0.30~0.60	0.025	0.025	0.50~1.00	8.00~10.00	0.44~0.65
P11	K11597	0.05~0.15	0.30~0.61	0.025	0.025	0.50~1.00	1.00~1.50	0.44~0.65
P12	K11562	0.05~0.15	0.30~0.60	0.025	0.025	0.5	0.80~1.25	0.44~0.65
P15	K11578	0.05~0.15	0.30~0.60	0.025	0.025	1.15~1.65	–	0.44~0.65
P21	K31545	0.05~0.15	0.30~0.60	0.025	0.025	0.5	2.65~3.35	0.80~1.60
P22	K21590	0.05~0.15	0.30~0.60	0.025	0.025	0.5	1.90~2.60	0.87~1.13
P91	K91560	0.08~0.12	0.30~0.60	0.02	0.01	0.20~0.50	8.00~9.50	0.85~1.05
P92	K92460	0.07~0.13	0.30~0.60	0.02	0.01	0.5	8.50~9.50	0.30~0.60

ASME SA335 / ASTM A335 bezšuvju ferītu sakausējums - tērauda caurules mehāniskās īpašības

A335 zems - sakausējuma caurule	UNS numurs	Ražas stiprums ksi	Stiepes izturība ksi	Pagarinājums %	Rokvela	Brinels
P1	K11522	30	55	30	–	–
P2	K11547	30	55	30	–	–
P5	K41545	40	70	30	–	207 Makss
P9	S50400	30	60	30	–	–
P11	K11597	30	60	20	–	–
P12	K11562	32	60	30	–	174 Makss
P22	K21590	30	60	30	–	–
P91	K91560	60	85	20	–	–

Pārbaudes prasības

Šķērseniski/gareniski: spriegojums un saplacināšana, cietība, saliekt testus - materiālam, kas ir siltums -, kas apstrādāts partijas krāsnīs, šie testi jāveic uz 5% no katra siltuma partijas skaita caurulēm. Mazākām partijām ir jāpārbauda viena pīpe

ASTM A335 gr. P91 cietība ir 250 HB / 265 HV (25 HRC)

Hidro testēšana: jāpieliek uz visiem caurules garumiem

Non - destruktīvais elektriskais tests nav obligāts

Pielaides diametrs

A335 pīpe	Pāri	Zem
NPS [DN]	in.	mm	in.	mm
1/8 līdz 1 1/2/dn 6 līdz 40	1/64 (0.015)	0.4	1/64 (0.015)	0.4
Virs 1 1 / 2 līdz 4 / dn no 40 līdz 100	1/32 (0.031)	0.79	1/32 (0.031)	0.79
Vairāk nekā 4 līdz 8 / DN 100 līdz 200	1/16 (0.062)	1.59	1/32 (0.031)	0.79
Vairāk nekā 8 līdz 12 / DN 200 līdz 300	3/32 (0.093)	2.38	1/32 (0.031)	0.79
Vairāk nekā 12 /> DN 300	+/- 1% no norādītā ārējā diametra

Sienas biezums

Pielaides WT, %, no norādītajiem ir:

1/8 līdz 2 1/2 [no 6 līdz 65], iekļaujot visas t/d attiecības: vairāk nekā 20%, mazāk nekā 12,5%

Virs 2 1/2 [65], t/d

Virs 2 1/2 [65], t/d> 5%: vairāk nekā 15%, mazāk nekā 12,5%

t=norādīts sienas biezums; D=norādīts ārpus diametra)

Sakausējuma cauruļu savstarpējās atsauces tabula ASTM Vs. Lv pakāpes

Chrome moly caurules: Werkstoff vs en vs ASTM
Werkstoff /Din	Lāpstiņa	ASTM
1.5415	16mo3	A335 P1 pakāpe
1.7335	13crmo4-5	A335 P11 pakāpe, P12
1.7380	10crmo9-10	A335 P22 pakāpe
1.7362	X11crmo5	A335 P5 pakāpe
		A335 P9 pakāpe
1.4903	X10crmovnb9-1	A335 P91 pakāpe
