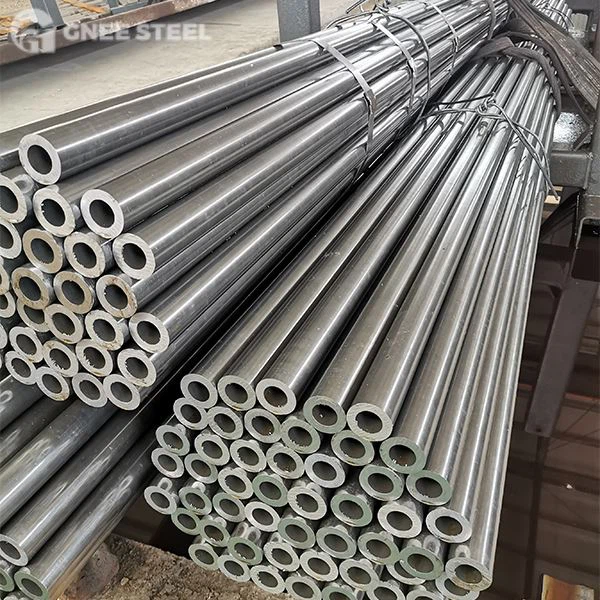

ASTM A179 bezšuvju auksti stiepta pilnībā atlaidināta caurule

ASTM A179/A179M ir standarta specifikācija bezšuvju auksti -velkām zema{3}}oglekļa tērauda siltummaiņa- un kondensatora caurulēm. Pamatstandarts nosaka, ka caurulei jābūt karsti-apstrādātai un pēc tam aukstai-izvilktai līdz galīgajiem izmēriem ar maksimālo oglekļa saturu 0,18% un minimālo stiepes izturību 325 MPa (47 ksi).

Šeit minētais "pilnībā atkausētais" stāvoklis ir papildu termiskā apstrāde, ko izmanto pēc aukstās vilkšanas. Caurule tiek uzkarsēta virs augšējās kritiskās temperatūras (Ac3), tiek turēta, līdz mikrostruktūra ir pilnībā austenitizēta, un pēc tam lēnām atdzesē visā transformācijas diapazonā. Rezultāts ir mīksta, vienādaina ferīta-perlīta struktūra ar tipisku cietību 72 HRB vai mazāk-, kas ir mīkstākais, elastīgākais stāvoklis, kas pieejams A179 produktu saimē.

Lielākā daļa A179 lampu tiek piegādātas kā-aukstuma-novilktas vai bez stresa{3}}noslodzes. Pilnībā atkausētais variants ir norādīts, ja caurule būs U-locīta, satīta vai stipri izgatavota, kur ir nepieciešama zema cietība un augsta elastība, lai novērstu plaisāšanu un atvieglotu apstrādi cauruļu loksnēs.

A179 bezšuvju auksti stieptas zema{1}}oglekļa tērauda caurules specifikācija

Ķīmiskais sastāvs (siltuma un produkta analīze, masas %)

Piezīme: ASTM A179 nenosaka stingru augšējo robežu mangānam. Parādītā vērtība 0,63% ir tipiski griesti, ko izmanto lielākā daļa ražotāju, lai saglabātu metināmību.

Mehāniskās īpašības

Pieejamais izmēru diapazons

Ārējais diametrs: 3,2 mm – 76,2 mm (1/8 — 3 collas)

Sienas biezums: 0,9 mm – 12,7 mm

Garums: nejauši 5–7 m vai nogriezts-līdz-garums līdz 18 m

Gala apdare: gluds gals, slīps gals vai vītņots un savienots ar ASME B1.20.1

Līdzvērtīgas starptautiskās atzīmes

ASTM A179 ir plaši izplatīta{1}}atsauce ar tālāk norādītajām starptautiskajām pakāpēm projektu specifikācijās un dubultās{2}}sertifikācijas pasūtījumos:



Pārdodu A179 cauruli



A179 augstspiediena bezšuvju tērauda caurule

A179 oglekļa tērauda bezšuvju katla caurule

A179 zemas temperatūras bezšuvju oglekļa tērauda caurules

Oglekļa tērauda A179 siltuma{1}}apmaiņas caurules

Aukstā vilkšana un pilns atkausēšanas process

GNEE ražo ASTM A179 bezšuvju auksti stieptas pilnībā atlaidinātas caurules četros galvenajos posmos:

Karstā ekstrūzija.AISI 1008 vai 1010 sagatave tiek karsti-caurdurta, lai izveidotu rupju dobumu ar nepieciešamo diametru un sienu.

Aukstais zīmējums.Dobu izvelk caur presformām un virs iekšējā serdeņa istabas temperatūrā, lai sasniegtu galīgās OD un sienas pielaides. Aukstā apstrāde palielina stiepes izturību un virsmas cietību līdz līmenim, kas nepieciešams A179 specifikācijā.

Pilna atkausēšana.Auksti vilktā-caurule tiek uzkarsēta virs Ac3, iemērc, lai pilnībā austenitizētos, un lēni{2}}dzesē. Mikrostruktūra ir uzlabota līdz mīksta ferīta-perlīta struktūrai, kuras cietība ir mazāka par vai vienāda ar 72 HRB. Smagiem samazinājumiem starp zīmēšanas gājieniem tiek ievietoti starpposma sub-kritiskie atlaidinājumi, lai atjaunotu elastību.

Apdare un apskate.Caurules tiek iztaisnotas, sagrieztas pēc garuma, hidrostatiski pārbaudītas, virpuļstrāvas{0}}pārbaudes (ja nepieciešams), pārbaudīti izmēri un vizuāli pārbaudīts. Eksportēšanai pakas tiek iesaiņotas,{2}}aizvertas un iepakotas kuģošanai derīgās koka kastēs vai tērauda{3}}ierāmētos saišķos.

Kāpēc norādīt pilnībā atkvēlināto stāvokli

U-locīšana bez plaisāšanas.Pilnībā atkvēlināta struktūra iztur stingrus lieces rādiusus (parasti no 1,5 × 3 × OD) bez virsmas defektiem vai sienas -retināšanas traucējumiem.

Uzlabota apstrādājamība.Zema cietība samazina instrumenta nodilumu, kad caurules tiek urbtas, pārklātas vai izplestas cauruļu loksnēs.

Izmēru stabilitāte.Pilnīga atkausēšana novērš atlikušo spriegumu no aukstās vilkšanas, tāpēc caurule saglabā taisnumu un apaļumu turpmākās izgatavošanas laikā.

Metināšanas saderība.Normalizēta graudu struktūra samazina HAZ (karstuma-ietekmētās zonas) plaisāšanas risku cauruļu lokšņu metināšanas laikā.

Pastāvīga cietība caurules paplašināšanai.Cietības griesti 72 HRB nodrošina vienmērīgu mehānisku izplešanos cauruļu loksnēs, kas ir ļoti svarīgi noplūdes{1}}savienojumiem.

Lietojumprogrammas:

ASTM A179 bezšuvju auksti stiepta pilnībā atkausēta caurule tiek plaši izmantota:

Korpusa{0}}un-cauruļu siltummaiņi naftas pārstrādes rūpnīcās, naftas ķīmijas rūpnīcās un spēkstacijās

Kondensatori termoelektrostacijās un HVAC sistēmās

Barības ūdens sildītāji un ekonomaizeri

Procesu dzesētāji, reboileri un dzesētāji

U-cauruļu komplekti augstspiediena-siltummaiņa-pakalpojumā

Jūras un jūras siltuma{0}}pārvades aprīkojums

Zema- un vidēja spiediena-katlu sistēmas saskaņā ar ASME SA179

Klienta tehniskās un pārbaudes prasības

Marķējuma prasības:Katrai caurulei jābūt skaidri un pastāvīgi marķētai saskaņā arASTM A179.

Virsmas kvalitāte:Caurulēm nedrīkst būt virsmas defekti, plaisas, laminējums, iespiedumi, deformācijas un citi defekti.

Materiālu pārbaudes sertifikāts (MTC): A Materiālu pārbaudes sertifikāts (MTC)ar pilnu siltuma{0}}skaitļa izsekojamību.

Pārbaudes prasības:Katrai partijai250 caurules, jāveic šādi testi: ķīmiskā analīze, mehāniskās īpašības, cietība, saplacināšana, uzliesmojums, pagarinājums, metalogrāfiskā pārbaude un graudu izmēra noteikšana.

Laboratorijas akreditācija:Testēšanas laboratorija irISO/IEC 17025 akreditēts.

Nesagraujošā pārbaude (NDT): 100% virpuļstrāvas pārbaudeun100% hidrostatiskā pārbaudeir obligātas.

Trešās{0}} puses pārbaude: NDT sertifikāti un pārbaužu ziņojuminodrošina un pārbauda akreditēta{0}}trešās puses pārbaudes aģentūra.

Iepakojuma prasības:Caurules ir droši iesaiņotasjūras derīgs iepakojumsnodrošināt atbilstošu aizsardzību pret mitrumu, putekļiem un mehāniskiem bojājumiem transportēšanas laikā.Plastmasas gala vāciņijāpievieno katras caurules abiem galiem.

Prasības piedāvājumam:Piedāvājumā skaidri norādapiegādes laiksunapmaksas noteikumi.

Iepakojums un nosūtīšana







Pieprasīt cenas piedāvājumu

Lai saņemtu piedāvājumu ASTM A179 bezšuvju auksti stieptai pilnībā atlaidinātai caurulei, lūdzu, dalieties ar mūsu pārdošanas komandu:

• Ārējais diametrs × sienas biezums × garums (vai griezuma-garuma pielaide)
• Daudzums metriskajās tonnās vai gabalos
• Termiskās apstrādes nosacījums (pilnībā atkausēta ir noklusējuma vērtība; citi nosacījumi pēc pieprasījuma)
• Gala apdare: gluds gals, slīps vai vītņots uz ASME B1.20.1
• Pārbaudes un sertifikācijas prasības
• Galamērķa osta un Incoterms (FOB, CFR, CIF, DAP)

Mūsu pārdošanas inženieri parasti atbild 2 darba stundu laikā, sniedzot tehnisko piedāvājumu, MTC paraugu un apstiprinātu izpildes laiku. Standarta piegāde ir 15–25 darba dienas krājuma kategorijām un 25–35 dienas pielāgotiem izmēriem vai īpašām testa pakām.

Pieprasīt ASTM A179 piedāvājumu

FAQ

1. Kāda ir atšķirība starp ASTM A179 auksti stieptu un pilnībā atkausētu?

ASTM A179 caurules tiek ražotas ar aukstās vilkšanas metodi. Pilnībā atkausēta A179 caurule tiek pakļauta papildu termiskai apstrādei virs augšējās kritiskās temperatūras, kam seko lēna dzesēšana. Rezultāts ir mīkstākais, elastīgākais stāvoklis, kas pieejams saskaņā ar A179 specifikāciju, ar cietību, kas ir mazāka par vai vienāda ar 72 HRB. Lielākā daļa A179 lampu tiek piegādātas -izvilktas vai atbrīvotas no spriedzes{9}}; pilnīga atlaidināšana ir norādīta, ja ir nepieciešama U-locīšana, uztīšana vai smaga apstrāde.

2. Vai ASTM A179 bezšuvju auksti stieptu pilnībā atlaidinātu cauruli var izmantot katlu apkalpošanā?

Jā. ASME SA179 ir A179 spiediena{2}}tvertnes koda atsauce, un to var izmantot zema- un vidēja spiediena katlu caurulēm, tostarp ekonomaizeriem, ūdens-sienu paneļiem un pārkarsētāja sekcijām, kas darbojas zem 454 grādiem (850 grādiem F).

3. Kāds ir ASTM A179 maksimālais oglekļa saturs?

Maksimālais oglekļa saturs ir 0,18% gan siltuma, gan produkta analīzē. Mangāns parasti tiek turēts no 0,27% līdz 0,63%, lai saglabātu metināmību, lai gan A179 nenosaka stingru augšējo robežu.

4. Vai A179 ir pilnībā atkvēlināts tas pats, kas A179 ir normalizēts?

Nē. Pilnīga atkausēšana rada mīkstāku, rupjāku{1}}graudainu struktūru (mazāku vai vienādu ar 72 HRB), lēni atdzesējot no augšas Ac3. Normalizācija ir smalkāka{4}}graudaina, nedaudz cietāka struktūra, ko rada gaisa dzesēšana no augšas Ac3. U-locīšanas un spoļu lietojumiem priekšroka tiek dota pilnībā atlaidinātam stāvoklim.

5. Kāda ir atšķirība starp A179 un A192?

A179 maksimālais oglekļa saturs ir zemāks (0,18% salīdzinājumā ar 0,27% A192), un tas galvenokārt ir paredzēts siltummaiņa un kondensatora apkalpošanai. A192 grīda ir augstāka, un to izmanto katlu caurulēm augstā temperatūrā, parasti virs 454 grādiem (850 °F).

6. Kādu izmēru diapazonu GNEE piedāvā ASTM A179 pilnībā atlaidinātām caurulēm?

Ārējais diametrs no 3,2 mm līdz 76,2 mm (1/8 collas līdz 3 collas), sienas biezums no 0,9 mm līdz 12,7 mm, garums līdz 18 m no griezuma-līdz-garumam. Pielāgoti izmēri ārpus šī diapazona ir pieejami pēc pieprasījuma, ievērojot minimālo pasūtījuma daudzumu.

7. Vai pilnībā atkausētam A179 ir nepieciešams īpašs iepakojums?

Pašai termiskai apstrādei nav nepieciešams īpašs iepakojums. GNEE iepako atlaidinātas caurules jūrai derīgās koka kastēs vai tērauda -ierāmētos saišķos ar plastmasas gala vāciņiem, pret-rūsas papīru un desikantu, lai aizsargātu virsmas apdari jūras-kravu eksporta laikā.

8. Kādi sertifikāti tiek nodrošināti ar ASTM A179 bezšuvju auksti stieptas pilnībā atlaidinātas caurules?

LV 10204 3.1 Dzirnavu pārbaudes sertifikāts ir standarta komplektā ar katru sūtījumu. Trešo-pušu sertifikāti no SGS, BV, TUV vai Lloyd's Register ir pieejami pēc pieprasījuma un parasti ir nepieciešami rafinēšanas, spēkstaciju{3}}un ārzonas{4}}iepirkuma pasūtījumiem.
