Produktu apraksts

Standarts: EN 10216-2
Bezšuvju tērauda caurules spiediena nolūkos - Tehnisko piegādes nosacījumi
2. daļa: Non - sakausējuma un sakausējuma tērauda caurules ar noteiktām paaugstinātām temperatūras īpašībām

Lv 10216-2 bezšuvju tērauda caurulēm Ātra informācija
Ražošana: bezšuvju process
Sienas biezums (WT): 2,1 mm-20 mm.
Ārējais diametrs (OD): 21 mm-509mm
Garums: 6 m vai norādīts garums pēc nepieciešamības.
Beigas: vienkāršs gals, slīpi gals, protektors

Papildu informācija
Sūtījuma osta: Tianjin, Ķīna
Maksājuma noteikumi: T / T, LC
Piegāde: 7-15 dienas pēc maksājuma
Virsma: caurules tiks lakotas (tikai ārpus tās), lai novērstu rūsu.
Marķējums: standarta + tērauda pakāpe + izmērs + siltums Nē + partija
Iepakojums: saišķi (sešstūra), koka kastes, kastes (tērauds/koka) vai pēc nepieciešamības

Tērauda nosaukums, kas nav - leģētā tērauda pakāpes
1) lielais burts P spiediena nolūkos;
(2) simboli GH paaugstinātai temperatūrai.

Ražošanas process
(1) Tērauda izgatavošanas process
Tētus pilnībā nogalina.
(2) Cauruļu ražošanas un piegādes apstākļi
Caurules ražo ar nemanāmu procesu.
Caurules var būt vai nu karstas, vai aukstas.

Produktu specifikācija

EN 10216-2 Ķīmiskā sastāvs:

Tērauda pakāpe		C	Si	Nojaukšanās	P	S	Krekls	Noplūde	Ni	Al_taustiņš	Cu	Ti max
Tērauda nosaukums	Tērauda numurs				maksimums	maksimums
P195GH	1.0348	=0.13	=0.35	=0.70	0.025	0.020	=0.30	=0.08	=0.30	=0.020	=0.30	0.040
P235Gh	1.0345	=0.16	=0.35	=1.20	0.025	0.020	=0.30	=0.08	=0.30	=0.020	=0.30	0.040
P265Gh	1.0425	=0.20	=0.40	=1.40	0.025	0.020	=0.30	=0.08	=0.30	=0.020	=0.30	0.040
16mo3	1.5415	0.12-0.20	0.40-0.90	0.40-0.90	0.025	0.020	=0.30	0.25-0.35	=0.30	=0.040	=0.30
14mov6-3	1.7715	0.10-0.15	0.15-0.35	0.40-0.70	0.025	0.020	0.30-0.60	0.40-0.50	=0.30	=0.040	=0.30
13crmo4-5	1.7335	0.10-0.17	=0.15	0.40-0.70	0.025	0.020	0.70-1.15	0.40-0.60	=0.30	=0.040	=0.30
10crmo9-10	1.7380	0.08-0.14	0.08-0.14	0.30-0.70	0.025	0.020	2.00-2.50	0.90-1.10	=0.30	=0.040	=0.30
25crmo4	1.7218	0.22-0.29	0.22-0.29	0.60-0.90	0.025	0.020	0.90-1.20	0.15-0.30	=0.30	=0.040	=0.30
15NicumonB5-6-4	1.6368	=0.17	=0.17	0.80-1.20	0.025	0.020	=0.30	0.25-0.50	1.00-1.30	=0.050	0.50-0.80
X10crmovnb9-1	1.4903	0.08-0.12	0.08-0.12	0.30-0.60	0.025	0.020	8.00-9.50	0.85-1.05	=0.40	=0.040	=0.30
Elementus, kas nav iekļauti šajā tabulā, netērtē nav pievienoti tēraudam bez pircēja vienošanās, izņemot Elementus, kurus var pievienot, lai pabeigtu dalībniekus. Visi piemērotie pasākumi jāveic, lai novērstu nevēlamus elementus no lūžņiem vai citiem materiāliem, ko izmanto tērauda izgatavošanas procesā
b Šī prasība nav piemērojama, ja tērauds satur pietiekamu daudzumu citu slāpekļa saistošo elementu, par kuriem jāziņo. Izmantojot titānu, ražotājs pārbauda, vai (Al+Ti/2) =0, 020%
C 2. variants: lai atvieglotu turpmākās formēšanas operācijas, piemēro saskaņotu maksimālo vara saturu, kas ir zemāks par norādīto, un piemēro saskaņotu norādīto maksimālo skārda saturu
d Šo elementu saturu nav jāziņo, ja vien cast nav pievienots tīši
E sienas biezumam =30 mm oglekļa saturu var palielināt par 0,02% lietošanas un produkta analīzei
f Produktu analīzē nav pārsniegta augšējā oglekļa vērtība 0,23 %

EN 10216-2 Mehāniskā īpašība:

Tērauda pakāpe		Stiepes īpašības istabas temperatūrā							Trieciena īpašības ab
Tērauda nosaukums	Tērauda numurs	Augšējās ražas stiprums vai pierādījums stiprums reh vai rp0.2 sienas biezumam t min.				Stiepts Izturība Rm	Pagarināšana Min. % a		Minimālā vidējā absorbētā enerģija KV J pakāpes temperatūrā
		T mazāks vai vienāds ar 16	160<>	40<>	60<>		l	t	l			t
		MPA	MPA	MPA	MPA	MPA	l	t	20	0	-10	20	0
P195GH	1.0348	195				320-440	27	25		40 c	28 d		27c
P235Gh	1.0345	235	225	215		360-500	25	23		40 c	28 d		27c
P265Gh	1.0425	265	255	245		410-570	23	21		40 c	2s d		27C
16mo3	1.5415	280	270	260		450-600	22	20	40 c			27 c
14mov6-3	1.7715	320	320	310		460-610	20	18	40 c f			27 c
13crmo4-5	1.7335	290	290	280		440-590	22	20	40 c			27 c
10crmo9-10	1.7380	280	280	270		480-630	22	20	40 c			27 c
25crmo4	1.7218	345	345	345		540-690	18	15	40 c f			27 c
15NicumonB5-6-4	1.6368	440	440	440	440e	610-780	19	17	40 c f			27 c
X10crmovnb9-1	1.4903	450	450	450	450	630-830	19	17	40 c f			27 c
a i=gareniskais t=šķērsvirziens
b jāpārbauda, kad ir////5 ir norādītas, ja vien nav piemērota F)
C 4. variants: Ietekmes enerģiju jāpārbauda.
D 5. variants: jāpārbauda garengriezuma ietekme.
E sienas biezumam 60 mm< T =80mm
f trieciena pārbaude obligāts sienas biezumam t =16 mm

EN 10216-2 katla caurules termiskās apstrādes:

Tērauda pakāpe		Termiskā apstrāde a	Austenizējošs		Rūdījums
Tērauda nosaukums	Tērauda numurs	Termiskā apstrāde a	Temperatūras grāds	Dzesēšanas līdzeklis	Temperatūras grāds	Dzesēšanas līdzeklis
P195GH	1.0348	+N b	880 līdz 940	Gaisa	-	-
P235Gh	1.0345	+N b	880 līdz 940	Gaisa	-	-
P265Gh	1.0425	+N b	880 līdz 940	Gaisa	-	-
16mo3	1.5415	+N b	890 līdz 950	Gaisa	-	-
14mov6-3	1.7715	+Nt bc	930 līdz 990	Gaisa	680 līdz730	gaisa
13crmo4-5	1.7335	+Nt bc	900 līdz 960	Gaisa	No 660 līdz 730	gaisa
10crmo9-10	1.738	+Nt bc	900 līdz 960	Gaisa	No 680 līdz 750	gaisa
25crmo4	1.7218	+Qt	860 līdz 900	Gaiss vai šķidrums	620 līdz 680	gaisa
15NicumonB5-6-4	1.6368	+Nt c	880 līdz 980	Gaisa	580 līdz 680	gaisa
X10crmovnb9-1	1.4903	+Nt c	1040 līdz 1090	gaisa	730 līdz 780	gaisa
a +n=normalizēšana, +nt=Normalizēšana +rūdīšana, +qt=rūdīšana +rūdīšana (gaiss vai šķidrums), +i=izotermiskā atkvēlināšana.
B Normalizēšana ietver formēšanas normalizēšanu.
c For these steel grades it may be necessary in the case of wall thickness T above 25 mm or T/D >0,15, lai piemērotu rūdīšanu un rūdīšanu, lai sasniegtu paredzētās struktūras un materiāla īpašības. Lēmumu atstāj pēc ražotāja ieskatiem, bet izmeklēšanas un kārtības laikā to norāda klientam. Tērauda caurules, kas apstrādātas šādā veidā, apzīmē ar tērauda nosaukumu, ko papildina simbols +Qt.

EN 10216-2 izmēru pielaides
Pielaides uz ārējo diametru un sienas bieziem

Ārējais diametrs D mm	Pielaides D	Pielaides uz t/d attiecību
		Mazāk vai vienāds ar 0,025	> 0,025 Mazāk vai vienāds ar 0,050	> 0,050 Mazāk vai vienāds ar 0,10	> 0,10
D mazāks vai vienāds ar 219,1	± 1% vai ± 0,5 mm neatkarīgi no tā, kurš ir lielāks	± 12,5% vai ± 0,4 mm, neatkarīgi no tā, kurš ir lielāks
D> 219,1	± 1% vai ± 0,5 mm neatkarīgi no tā, kurš ir lielāks	± 20%	± 15%	± 12,5%	± 10% a
a ārējiem diametriem, kas lielāki vai vienādi ar 355,6 mm, ir atļauts pārsniegt augšējo sienas biezumu lokāli par vēl 5% no sienas biezuma t

Pielaides diametrā un sienas biezumā

Pielaides iekšējā diametrā			Pielaides uz t/d attiecību
d	D Min		Mazāk vai vienāds ar 0,03	> 0,03 Mazāk vai vienāds ar 0,06	> 0,06 Mazāk vai vienāds ar 0,12	> 0,12
± 1% vai ± 2 mm, atkarībā no tā, kurš ir lielāks	(+ 2%, 0) vai (+ 4 mm, 0)	neatkarīgi no tā, kurš ir lielāks	± 20%	± 15%	± 12,5%	± 10% a
aĀrējiem diametriem d, kas lielāks vai vienāds ar 355,6 mm, ir atļauts pārsniegt augšējo sienas biezumu lokāli par vēl 5% no sienas biezuma t

Pielaides uz ārējo diametru un minimālo sienas biezumu

Ārējais diametrs D mm	Pielaides uz D	Pielaides t min t min /d attiecībai
		Mazāk vai vienāds ar 0,02	> 0,02 Mazāk vai vienāds ar 0,04	> 0,04 Mazāk vai vienāds ar 0,09	> 0,09
D mazāks vai vienāds ar 219,1	± 1% vai ± 0,5 mm neatkarīgi no tā, kurš ir lielāks	(+ 28%, 0) vai (+ 0.8 mm, 0) neatkarīgi no tā, kurš ir lielāks
D> 219,1		+ 50% 0	+ 35% 0	+ 28% 0	+ 22% a 0
aĀrējiem diametriem d, kas lielāks vai vienāds ar 355,6 mm, ir atļauts pārsniegt augšējo sienas biezumu lokāli par vēl 5% no sienas biezuma t

Pielaides diametrā un minimālajam sienas biezumam

Pielaide uz iekšējā diametra		Pielaides t min par a T min /d attiecība
d	D Min	Mazāk vai vienāds ar 0,05	> 0,05 Mazāk vai vienāds ar 0,1	> 0,1
± 1% vai ± 2 mm neatkarīgi no tā, kurš ir lielāks	(+2%, 0) vai (+ 4 mm, 0) neatkarīgi no tā, kurš ir lielāks	+ 35% 0	+ 28% 0	+ 22% a 0
aĀrējiem diametriem d, kas lielāks vai vienāds ar 355,6 mm, ir atļauts pārsniegt augšējo sienas biezumu lokāli par vēl 5% no sienas biezuma t

Pielaides precīzam garumam
Izmērs mm

Garums L	Tolerance uz precīzu garumu
L mazāk vai vienāds ar 6000	+10 0
6000	+15 0
L> 12 000	+ Pēc vienošanās 0

Vēlamie izmēri
Izmēri mm

product-1-1

6. tabula (turpinājums)
Izmēri mm

product-1-1

Pārbaudījumi
(1) Ķīmiskā analīze
(2) Stiepes pārbaude (stiepes pārbaude istabas temperatūrā, stiepes pārbaude paaugstinātā temperatūrā)
(3) saplacināšanas tests
(4) Ring stiepes pārbaude
(5) Drifta paplašināšanas tests
(6) Gredzena paplašināšanas tests
(7) Trieciena pārbaude
(8) Noplūdes necaurlaidības tests (hidrostatiskais tests, elektromagnētiskais tests)
(9) Dimensijas pārbaude
(10) Vizuālā pārbaude
(11) Non - destruktīva pārbaude

Marķējums
Marķējums, kas jāpiemēro
Marķējumu vismaz vienā galā ir neizdzēšami marķēts uz katras mēģenes. Caurulēm ar ārējo diametru D mazāks vai vienāds ar 51 mm, marķējumu uz caurulēm var aizstāt ar marķējumu uz etiķetes, kas piestiprināta pie saišķa vai kastes.

Aizsardzība
Caurules tiks piegādātas ar pagaidu aizsargājošu pārklājumu vai izturīgu pārklājumu un/vai oderi

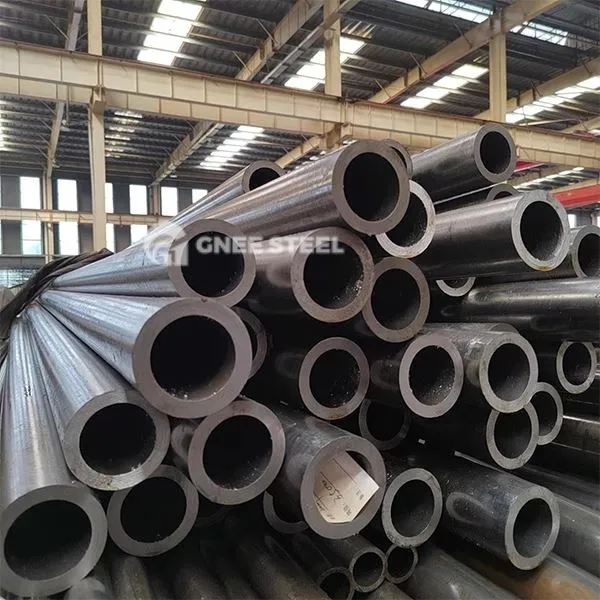

EN10216-2 bezšuvju caurule noliktavā

EN 10216-2 1.0345 P235GH Seamless Steel Tubes

Lv 10216-2 1.0345 P235GH bezšuvju tērauda caurules

EN 10216-2 1.0348 P195GH Seamless Steel Tubes

Lv 10216-2 1.0348 P195GH bezšuvju tērauda caurules

EN 10216-2 1.0425 P265GH Seamless Steel Tubes

Lv 10216-2 1.0425 P265GH bezšuvju tērauda caurules

Informācijas pasūtīšana
Obligāta informācija
a) daudzums (masa vai kopējais garums vai skaitlis);
b) termins "caurule";
c) izmēri;
d) tērauda pakāpes apzīmējums saskaņā ar šo EN 10216 daļu;
E) Pārbaudes kategorija, kas nav - sakausējuma tērauds.

Iespējas
1) Auksta apdare.
2) Vara un skārda satura ierobežojums.
3) Produktu analīze.
4) Trieciena pārbaude.
5) Ietekmes pārbaude garenvirzienā pie - 10 grādiem C, kas nav zema tērauda pakāpes.
6) Stiepes pārbaude paaugstinātā temperatūrā.
7) Noplūde - necaurlaidības testa metodes izvēle.
8) Non - destruktīva pārbaude 2. kategorijas caurulēm šķērsenisko nepilnību noteikšanai.
9) Non - destruktīva pārbaude 2. kategorijas caurulēm lamināro nepilnību noteikšanai.
10) Īpašo galu sagatavošana.
11) Izmēru komplekts, kas nav D un T.
12) precīzi garumi).
13) Pārbaudes dokumenta veids, kas nav standarta dokuments.
14) Hidrostatiskās noplūdes spiediena spiediens - necaurlaidības tests.
15) Sienas biezuma mērīšana prom no galiem.
16) Non - destruktīva testēšanas metode.
17) Papildu marķējums.
18) Aizsardzība.
