L tipa spuru caurule

L tipa spuru caurule

L tipa spuru caurule ir siltuma apmaiņas elements ar unikālu dizainu. Tas palielina siltuma pārneses laukumu, pievienojot L- formas spuras uz pamatnes caurules virsmas, tādējādi uzlabojot siltuma pārneses efektivitāti.
Nosūtīt pieprasījumu
Tērzēšana tūlīt
Apraksts

L Spuru caurule

Apraksts



L caurule ir siltuma apmaiņas elements. Siltummaiņas caurules virsmai pievienojot L- formas spuras, tiek palielināts virsmas laukums, kas būtiski uzlabo siltuma apmaiņas efektivitāti.
Konkrētajā struktūrā tas izmanto augstfrekvences -metināšanu vai integrētu velmēšanas procesu, lai plastmasas loksni piespiestu uz pamatnes caurules, veidojot bezšuvju L- formas spuru, novēršot termisko pretestību un nodrošinot vienmērīgu siltuma pārnesi.

Tehniskās specifikācijas
‌ Materiālu standarti ‌: tam ir jābūt izgatavotam no augstas- kvalitātes oglekļa tērauda vai nerūsējošā tērauda, ​​un ķīmiskajam sastāvam un mehāniskajām īpašībām jāatbilst ASTM valsts standartiem, lai nodrošinātu izturību pret koroziju un augstu izturību.
Izmēru pielaide: caurules diametra novirze tiek kontrolēta pie ±0,5%, sienas biezums ir ±0,3%, atstatums starp spurām ir ±0,5 mm un spuras augstums ir ±0,5 mm, lai nodrošinātu montāžas precizitāti.
Metināšanas prasības ‌: metinātais savienojums ir stingrs un bez defektiem (piemēram, plaisām vai porām), metināšanas stiprība nav zemāka par pamatmateriālu, un virsma ir gluda un bez oksīdu skalas.
‌Darba parametri‌: Pielāgojams temperatūras diapazons no -40 grādiem līdz 550 grādiem, projektētais vēja ātrums 1,5-3m/s (iztvaicētājs) vai 2-3m/s (kondensators), pārkarsēšana 5-10 grādi.
‌Liekšanas specifikācija‌: Liekšana visā garumā Mazāka vai vienāda ar ±1 mm/m, maksimālā liece Mazāka vai vienāda ar ±3 mm/m, izvairieties no sprieguma koncentrācijas.



L Fin Tube siltummaiņa specifikācijai



Caurules diametra izmērs: Φ5mm līdz Φ114mm
Sienas biezums un garums: Sienas biezums 0,8-8,0 mm, garumu var pielāgot līdz 12 m
Spuru parametri: Spuru augstums 10-25mm, atstatums 3-8mm,
Izkārtojums: atbalsta divas vai trīs rindas gar gaisa plūsmu, lai ievērotu telpas ierobežojumus.

L Fin Tube funkcijas



  • ‌Efektīva siltuma pārnese‌: spuras ievērojami palielina virsmas laukumu (spuras attiecība ir 15-20 reizes), kontakta termiskā pretestība ir tuvu nullei un tiek panākta ātra siltuma vadīšana.
  • ‌Stabila struktūra‌: L-formas spuras cieši pieguļ pamatnes caurulei, tām ir spēcīga termiskā trieciena pretestība un tās iztur deformāciju augstā temperatūrā.
  • ‌Izturība pret koroziju‌: izvēloties materiālu (piemēram, nerūsējošā tērauda vai tērauda -alumīnija kompozītu) un virsmas apstrādi (piemēram, spoguļu pulēšanu), tas var izturēt skābes, sārmu vai hlorīda jonu koroziju.
  • Dizains ar zemu apkopi: virsma ir gluda (Ra mazāka vai vienāda ar 0,8 μm), nav viegli mērogojama un viegli mehāniski tīrāma.
  • ‌Enerģijas -taupīšanas spējas‌: pasīvā šķidruma turbulences dizains samazina enerģijas patēriņu par 30–40%, piemērots siltuma pārpalikuma atgūšanai.

L Finned Tube Applications



  • Naftas ķīmijas rūpniecība‌: izmanto jēlnaftas sildītājos, krekinga reaktora siltumapmaiņas blokos un apstrādā augstas{0}}temperatūras korozīvu vidi.
  • ‌Elektroenerģija‌: uzlabo siltuma atkrituma reģenerācijas efektivitāti siltumenerģijas un kodolenerģijas katlu ekonomaizeros vai gaisa priekšsildītājos.
  • ‌Ēku HVAC‌: apkures sistēmas rūpnieciskām iekārtām un siltumnīcām, kas nodrošina lielas -jaudas siltuma izkliedi.
  • ‌Pārtika un farmācija‌: sterilizācijas iekārtas vai tīra tvaika ģeneratori, lai atbilstu sanitārās sterilitātes prasībām.
  • ‌Vides aizsardzības inženierija‌: siltuma atgūšana notekūdeņu attīrīšanas vai gaisa kondicionēšanas sausināšanas sistēmām, lai optimizētu enerģijas izmantošanu

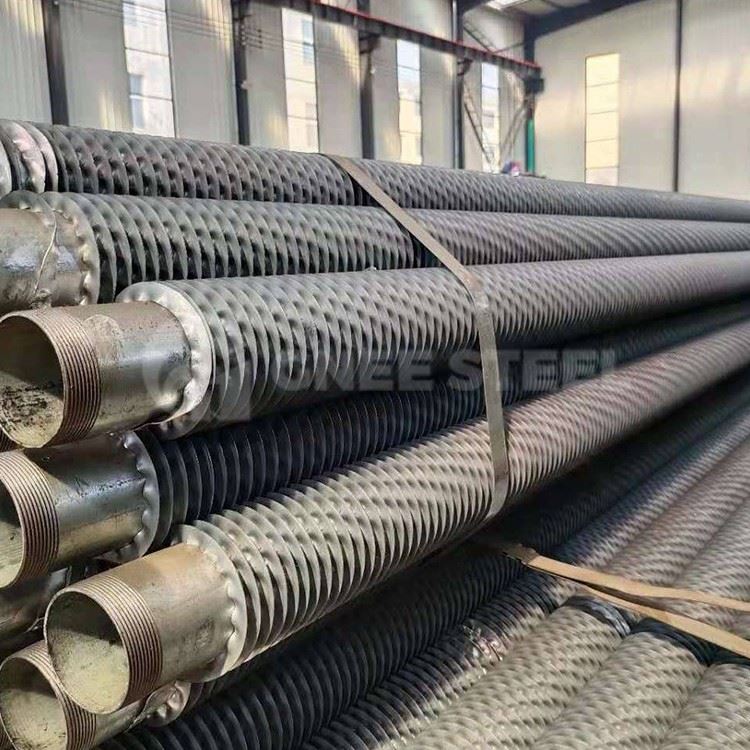

L Fin caurule noliktavā

L type fin tube
precizitātes detaļu apstrādes līnija
L Type Finned Tube
precizitātes detaļu apstrādes līnija

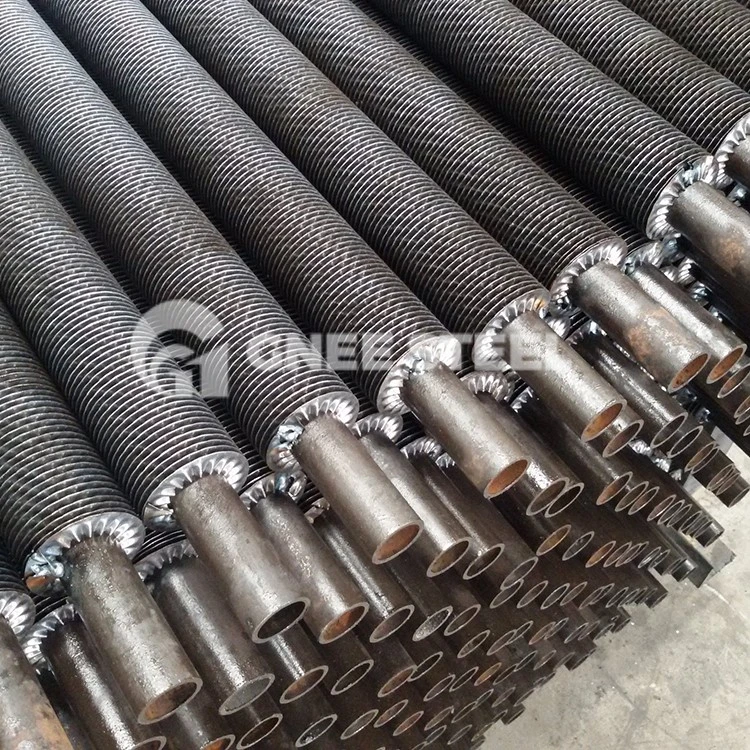

L Type Finned Tube for Heat Exchanger
mūsu rūpnīcas izskats
