Produktu apraksts
ASTM A192/ASME SA192 aptver minimālo - Wall - biezums, bezšuvju oglekļa tērauda katls un superkarsijas caurules augstam - spiediena pakalpojumam.
Cauruļu izmēri un biezums, kas parasti tiek piegādāts šai specifikācijai, ir 1/2 collas līdz 7 collas (no 12,7 līdz 177,8 mm) ārpus diametra un no 0,085 līdz 1,000 collas (no 2,2 līdz 25,4 mm), iekļaujot minimālu sienas biezumu. Izpilda caurules, kurām ir citi izmēri, var būt nodrošinātas, ja šādas caurules atbilst visām citām šīs specifikācijas prasībām.
Vērtības, kas norādītas collas - mārciņu vienībās vai Si vienībās, ir jāuzskata atsevišķi par standartu. Tekstā SI vienības ir parādītas iekavās. Katrā sistēmā norādītās vērtības nav precīzi ekvivalenti; Tāpēc katra sistēma jāizmanto neatkarīgi no otras. Apvienojot vērtības no abām sistēmām, var izraisīt - atbilstību specifikācijai. Collas - mārciņas vienības piemēro, ja vien šīs specifikācijas "M" apzīmējums nav norādīts secībā.
Ārējais diametrs: 12.7-177,8 mm
Sienas biezums: 2,2-25,4 mm
Garums: 6-32m
Tips: taisna caurule, u - saliekt caurule
Termiskā apstrāde:
Karstās - gatavās caurules nav jāsamazina. Auksti gatavās caurules jābūt termiskām pēc kārtas pēc aukstuma -, kas apdara temperatūru 1200 grādos F [650 grādos] vai augstāk.
Standarta specifikācija
ASTM A192/ASME SA192 Augsts - spiediena oglekļa tērauda katla caurule ķīmiskā sastāvs
| Pakāpe | Ķīmiskā sastāva (%) | |||||
| Ierakstīt | C | Si | Nojaukšanās | P | S | |
| ASTM A192/ASME SA192 | Nemanāmi | 0.06~0.18 | 0,25Max | 0.27~0.63 | 0,035Max | 0,035Max |
ASTM A192/ASME SA192 katlu caurules mehāniskā īpašība
| Pakāpe | Pagarinājums % | Stiepes testa MPA vai N/mm2 | |
| A | Min ražas stiprums | Stiepes izturība | |
| ASTM A192/ASME SA192 | =35 | =180 | =325 |
ASTM A192/ASME SA192 tērauda caurule katlu cietības prasībai
| Brinela cietības numurs | Rokvela cietības numurs |
| (Caurules 0,200 collas [5,1 mm] un virs sienas biezuma) | (Caurules, kas mazākas par 0,200 collas [5,1 mm] sienas biezumā) |
| 137 HB | 77 HRB |
| Caurules izmēri siltummaiņiem un kondensatoriem un katlam | |||||||||||
| Ārējais diametrs | BWG | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| Sienas biezums mm | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| mm | collas | Svars kg/m | |||||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| Caurules forma:Taisni un u - Bend & Finned & Coiled | |||||||||||
| Nerūsējošā tērauda caurule:A/SA213, A/SA249, A/SA268, A/SA269, A/SA789, EN10216 - 5, A/SA688, B/SB163, JIS-G3463, GOST9941-81. | |||||||||||
| Oglekļa un sakausējuma tērauda caurule:A/SA178,A/SA179, A/SA192, A/SA209, A/SA210, A/SA213, A.SA214 | |||||||||||

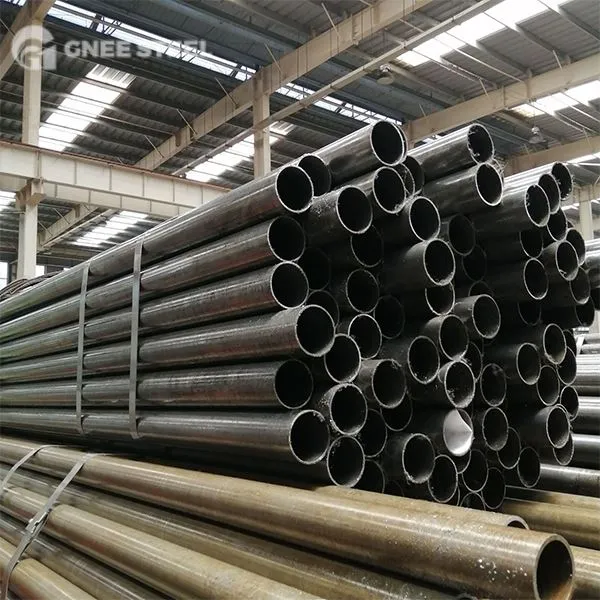

Gnee A192/SA192 caurule noliktavā
A192 katlu caurules - SA192 katli un spiediena asinsvadu caurules {- katli un spiediena tvertnes {- oglekļa tērauda - augsts -} temperatūras pakalpojums - augsts -} temperatūras pakalpojumi -} Vesels -} Temperatūras pakalpojumi -} Vesa -}} Temperatūras pakalpojumi -} Augsts {-} SAVIENĪBA - bezšuvju caurules un caurules - A192 bezšuvju tērauda caurules - ASME SA192 Tērauda caurules - ASME SA192 Superkarbulāru caurules
ASTM A192/SA192 un citu oglekļa tērauda caurules un cauruļu materiālu salīdzinājums
- Pret ASTM A106 Gr.B:ASTM A106 Gr.B oglekļa tērauda cauruli parasti izmanto augstai - temperatūrai, augstu - spiediena cauruļvadiem, bet tas nav īpaši paredzēts minimālajam sienas biezumam, kas nepieciešams katliem/superjūriem. ASTM A106 Gr.B oglekļa tērauda caurulē parasti ir biezākas sienas nekā A192/SA192 no vienas un tās pašas specifikācijas, piedāvājot lielāku spiedienu - Gušu spēju, bet nedaudz zemāku siltuma pārnesi un augstākas izmaksas. ASTM A106 Gr.B oglekļa tērauda cauruli parasti izmanto katlu galvenajās tvaika līnijās un padeves ūdens līnijās, savukārt ASTM A192/SA192 oglekļa tērauda caurule ir īpaši paredzēta superheaters un katlu siltummaiņa saišķiem, kur efektīvai siltuma pārnešanai ir vajadzīgas plānas sienas.
- Pret ASTM A210 Gr.A1:ASTM A210 Gr.A1 ir vidēja - oglekļa mangāna tērauda bezšuvju caurule, ko izmanto katlos un superheaters. Tā kā tā ir augstāka oglekļa saturs, tā izturība un cietība pārsniedz A192/SA192, un to galvenokārt izmanto lietojumprogrammās, kurām nepieciešama lielāka izturība.
Nepieciešamie testi un pārbaudes ASTM A192/SA192 oglekļa tērauda caurulei
- Stiepes pārbaude: tas tiek veikts ar paraugiem, kas ņemti no katras tērauda caurules partijas, lai pārbaudītu stiepes izturību, ražas izturību un pagarinājumu.
- Cietības pārbaude: to parasti veic uz katras caurules vai partijas.
- Hidrauliskā spiediena pārbaude: tas ir obligāti katrai caurulei. Pārbaudes spiediens ir ļoti augsts un uztur vismaz 5 sekundes, lai nodrošinātu, ka nav noplūdes vai pastāvīgas deformācijas, nodrošinot drošību zem spiediena.
- Non - Destruktīva pārbaude: standartam parasti nepieciešama virpuļa strāvas pārbaude vai ultraskaņas pārbaude (vai abu kombinācija), lai noteiktu garenisko defektu, un tas jāveic katrai caurulei.
Izmantošana un lietojumprogramma:
1. Burta caurules: A192/SA192 caurules galvenokārt tiek izmantotas katlu sistēmās augstiem - spiediena un pārkaršanas lietojumiem. Tvaika radīšanai tos plaši izmanto spēkstacijās, siltumenerģijas rūpnīcās un rūpnieciskos katlos. A192/SA192 caurulēm ir lieliska siltumvadītspēja un augsta stiepes izturība, padarot tās piemērotas paaugstinātas temperatūras un spiediena apstrādei.
2.Satures apmainītāji: A192/SA192 caurules tiek izmantotas siltummaiņos, kur nepieciešama efektīva siltuma pārnešana. Šīs caurules bieži tiek izmantotas lietojumprogrammās, kas saistītas ar šķidrumu - uz - šķidrumu vai gāzi - uz - šķidruma siltuma apmaiņu, piemēram, HVAC sistēmās, atdzesēšanas vienībās un rūpniecības procesa aprīkojumā. A192/SA192 caurules bezšuvju uzbūve nodrošina vienmērīgu šķidruma plūsmu un samazina spiediena kritumu.
3.Kondēži: A192/SA192 caurules Atrodiet pielietojumus kondensatora vienībās, kas ir daļa no dažādām sistēmām, piemēram, elektrostacijām un saldēšanas vienībām. Kondensatori ir atbildīgi par siltuma pārnešanu no tvaika uz šķidru stāvokli, un A192/SA192 caurulēm šim nolūkam piedāvā lieliskas siltuma pārneses iespējas.
4.Petroleja rafinēšana: A192/SA192 caurules laiku pa laikam tiek izmantotas naftas rafinēšanas procesos, īpaši lietojumprogrammās, kas saistītas ar augstu - temperatūru un augstu - spiediena šķidrumiem. Šīs caurules tiek izmantotas siltuma apmaiņai, šķidruma transportēšanai un citām kritiskām funkcijām rafinēšanas darbībās.
