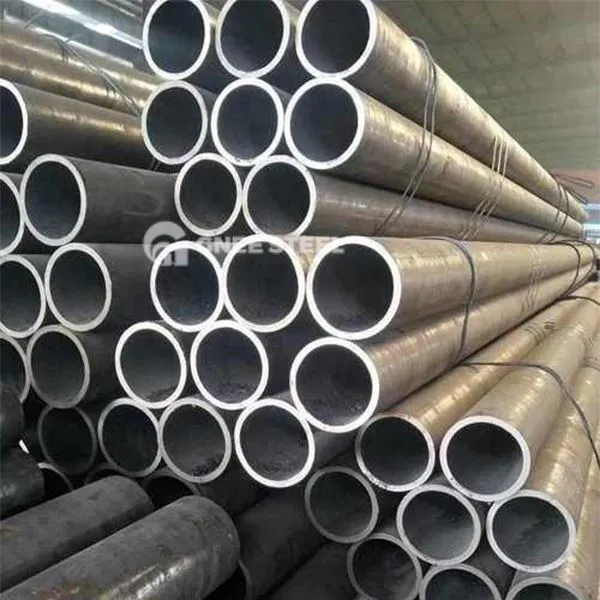

A210/A210M BOLIER TUBE specifikācija
1.1. Šī specifikācija aptver minimālo - sienu - biezums, bezšuvju vidējs - oglekļa tērauds, katla caurules un katla dūmvads, ieskaitot drošus galus (sk. 1. piezīmi), arkas un palikšanas caurules un superkarbu caurules.
1. piezīme: Šis tips nav piemērots drošām galotnēm, metinot Forge.
1.2. Cauruļu izmēri un biezums, kas parasti tiek piegādāts šai specifikācijai, ir 1/2 collas līdz 5 collas [12,7 līdz 127 mm] ārējā diametrā un no 0,035 līdz 0,500 collas [0,9 līdz 12,7 mm], iekļaujot minimālu sienas biezumu. Izpilda caurules, kurām ir citi izmēri, var būt nodrošinātas, ja šādas caurules atbilst visām citām šīs specifikācijas prasībām.
1.3. Mehāniskās īpašības prasības neattiecas uz caurulēm, kas ir mazākas par 1/8 collas [3,2 mm] iekšējā diametrā vai 0,015 collas [0,4 mm] biezumā.
1.4 Šī specifikācija aptver A - 1 un C pakāpi ar bezšuvju vidēja oglekļa katla un pārkarsētāja caurulēm ar dažādām ķīmiskām un stiepes prasībām. (1. tabula, 3. tabula un 11. sadaļa)
OD: 1/2in-5in (12,7-127mm),
WT: 0,035in-0,500in (0,9-12,7 mm)
Pakāpe: ASTM A210 A1 pakāpe, ASTM A210 C pakāpe
Lietojumprogramma: augstam, vidējam, zemam - spiediena katls un spiediena mērķis
ASTM A210/A210M superkarsētiskā caurulīšu ķīmiskais sastāvs
|
Pakāpe |
Ogleklis |
Mangāns |
Fosfors |
Sērs |
Silīcijs |
|
ASTM A210 Gr A1 |
0,27% maks. |
0,93% maks. |
0,035% maks. |
0,035% maks. |
0,10% min |
|
ASTM A210 Gr C |
0,35% maks. |
0.29% - 1.06% |
0,035% maks. |
0,035% maks. |
0,10% min |
ASTM A210/A210M bezšu Bolier caurules mehāniskās īpašības
|
Pakāpe |
P # |
Stiepes izturība |
Ienest |
Maksimālā cietība |
Pārbaudiet inventāru |
|
|
ASTM A210 Gr A1 |
P 1 |
KSI: 60 MPa: 415 |
KSI: 37 MPa: 255 |
79 HRB (Rockwell B) |
143 HB (Brinell) |
A210 gr A uzskaite |
|
ASTM A210 Gr C |
P 1 |
KSI: 70 MPa: 485 |
KSI: 40 MPa: 275 |
89 HRB (Rokvels B) |
179 HB (Brinell)
|
A210 gr A uzskaite |
ASTM A210/A210M sienas biezums un tolerance
|
Ārējā diametrā, mm |
Tolerance, % |
|
|
Karsts rullēts |
Od mazāks vai vienāds ar 101,6, ir mazāks vai vienāds ar 2,4 |
+40/-0 |
|
Od mazāks vai vienāds ar 101,6, 2,4 ＜ wt mazāks vai vienāds ar 3,8 |
+35/-0 |
|
|
Od mazāks vai vienāds ar 101,6, 3,8 ＜ wt mazāks vai vienāds ar 4,6 |
+33/-0 |
|
|
OD≤101.6, WT>4.6 |
+28/-0 |
|
|
OD>101,6, 2,4 ＜ masas mazāks vai vienāds ar 3,8 |
+35/-0 |
|
|
OD>101,6, 3,8 ＜ Wt mazāks vai vienāds ar 4,6 |
+33/-0 |
|
|
OD>101.6, WT>4.6 |
+28/-0 |
|
|
|
Ārējā diametrā, mm |
Tolerance, % |
|
Auksti izvilkts |
Od mazāks vai vienāds ar 38,1 |
+20/0 |
|
OD>38.1 |
+22/0 |
AsTM A210/A210M bezšu Bolier caurules ārējais diametrs un tolerance
|
Ārējā diametrā, mm |
Tolerance, mm |
|
|
Karsts rullēts |
Od mazāks vai vienāds ar 101,6 |
+0.4/-0.8 |
|
101,6 ＜ od mazāks vai vienāds ar 177,8 |
+0.4/-1.2 |
|
|
|
Ārējā diametrā, mm |
Tolerance, % |
|
Auksti izvilkts |
OD ＜ 25.4 |
±0.10 |
|
25,4 mazāks vai vienāds ar OD mazāks vai vienāds ar 38,1 |
±0.15 |
|
|
38,1 ＜ OD ＜ 50.8 |
±0.20 |
|
|
50,8 mazāks vai vienāds ar OD ＜ 63,5 |
±0.25 |
|
|
63,5 mazāks vai vienāds ar OD ＜ 76,2 |
±0.30 |
|
|
76,2 mazāks vai vienāds ar OD mazāks vai vienāds ar 101,6 |
±0.38 |
|
|
101,6 ＜ od mazāks vai vienāds ar 177,8 |
+0.38/-0.64 |
A210/A210M bezšu Bolier caurules izmēru specifikācijas
